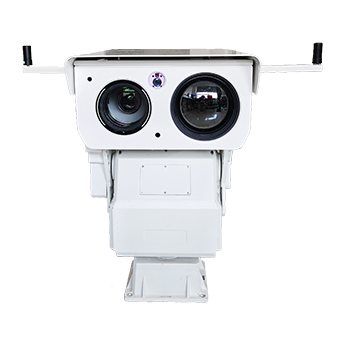

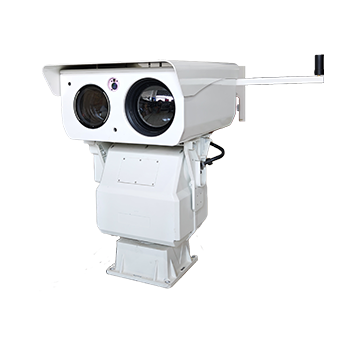

远距离双光谱云台摄像-10km
HH160(H13662-0H0M03)
热成像双光谱摄像机是一款转动类远距离探测报警设备，具有热成像和可见光两种图像采集系统，设备支持前端化巡航、守望、报警等功能，前端内置多种AI深度学习算法，支持智能火点检测、船只检测、国土车辆检测等功能。一体化外观设计，探测距离十公里。
产品概述
PROCUCT OVERVIEW应用领域：林草防火、智慧城市、高空瞭望、边海防、轨道交通、远距离周界监测。
产品特点：
1、图像清晰。超高清400万可见光视频。
2、功能前端化。产品支持前端预置点、巡航组、苹果皮、螺旋等多种巡航扫描模式。支持前端守望功能，守望时间到达后自动启动巡航，无需人工干预。
3、双模式识别。产品前端可进行热成像高温报警、可见光烟雾识别报警。热成像机芯采用12μm制程氧化钒非制冷焦平面探测器，内置林火测温识别算法，报准率更高。内置10.4Tops双引擎算力单元，支持深度学习AI算法导入，可用于不同行业场景，算法可定制。
4、高精度云台。金属蜗轮蜗杆+精密闭环控制电机驱动方案，运行平稳高效，重复定位精度±0.01°以内。
5、3D控制。设备支持3D云台控制，在WEB端、平台端支持画面框选目标并居中放大。
6、智能报警。产品具备火点锁定、报警视窗同步、太阳防灼伤、干扰源屏蔽功能。
7、防抖功能。支持防抖功能，振动环境下，画面更清晰，具有优越的体验感。
8、光学玻璃。采用AF+AR镀膜光学玻璃，具备防尘、防水，防结雾、防结霜功能。
9、变焦重复精度。可见光镜头图像变焦同轴度精度误差在±2%以内。
10、一体化设计。高强度铝合金外壳，整机一体化、轻量化设计，方便安装维护。
11、环境适应性。防护舱体标配加热、雨刷，内置风扇，可适用于高寒地区。防护等级IP66，提高镜头、相机等器件的耐用性，更加适应高温高寒、潮湿等恶劣环境。
12、电压适应性。支持宽电压供电，DC48V±20％供电范围可正常运行。
13、单IP系统架构。支持单IP双光谱双码流技术。
14、防雷击浪涌。TVS6000V防浪涌符合GB/T17626.5四级标准，在全天24小时连续工作情况下，寿命≥5年。
技术参数
SPECIFICATION产品型号 | HH160(H13662-0H0M03) | |
热成像 | 传感器类型 | 氧化钒非制冷焦平面探测器 |
响应波段 | 8~14μm | |
NETD | <30mk(@25°C,F#=1.0) | |
最大成像尺寸 | 384*288 | |
像元 | 12μm | |
镜头焦距 | 150MM | |
伪彩色 | 白热，黑热，彩虹，铁红，琥珀，冰火等多种伪彩色 | |
可见光 | 焦距 | 12.5-775mm高清镜头，62倍光学变倍，支持自动聚焦 |
传感器类型 | 1/1.8″CMOS图像传感器 | |
有效像素 | 400万像实时超高清 | |
最低照度 | 彩色:0.005Lux@(F1.4,AGCON);黑白:0.001Lux@(F1.4,AGCON) | |
视频压缩 | H.265/H.264/MPEG4/MJPEG视频格式，持视频码率32Kbps～16Mbps，60Hz30帧/秒 | |
可见光成像功能 | 支持电子/光学透雾、自动聚焦、自动白平衡、背光补偿、强光抑制、超宽动态、3D数字降噪、支持电子防抖、日夜转换 | |
云台功能 | 水平范围 | 360°连续旋转 |
水平速度 | 0.01°/S～60°/s | |
垂直范围 | -45°～+45° | |
垂直速度 | 0.01°/S～30°/s | |
预置点个数 | ≥255个 | |
巡航模式 | 预置位、削苹果皮巡航、螺旋巡航、组合巡航、自动扫描 | |
角度回传 | 支持实时角度回传 | |
3D功能 | 支持3D控制 | |
主控核心 | 算力 | 高达10.4Tops@INT8算力 |
RAM | 内存≥8GB | |
存储 | 存储≥8GB | |
处理核心 | 四核ARMCortexA55@1.4GHz | |
接口及功能 | 网络协议 | HTTP,HTTPS,FTP,SMTP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP等多种网络协议 |
RS485控制接口 | 支持PELCO-P和PELCO-D协议，波特率2400、4800、9600、19200可定制 | |
网络接口 | 10M/100M自适应以太网口 | |
应用编程接口 | 支持软件集成的开放式API，支持标准的ONVIF、GB28181协议，支持SDK和第三方平台接入 | |
本地存储 | 内置MicroSD卡插槽，支持MicroSD卡（最大支持128G） | |
其他指标参数 | 输入电源范围 | DC48V±20％ |
功率 | 巡航功耗≤70W，整机最大峰值功耗≤120W | |
环境指标 | 工作温度：-40℃～+75℃ | |
湿度：＜90％RH | ||
防盐雾：在PH值6.5～7.2，连续喷雾48小时，表面无变化 | ||
防护等级 | IP防护等级：IP66 | |
防雷击浪涌：TVS6000V符合GB/T17626.5-2019电源口四级标准；其他接口符合二级标准； | ||
整机重量 | 约50kg | |
整机尺寸 | 410mm（L）*370mm（W）*590mm（H） | |

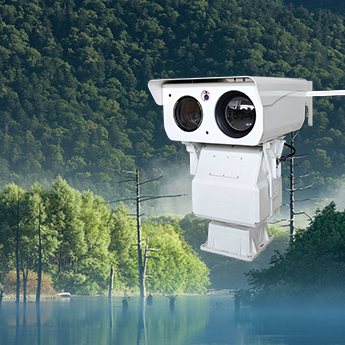

应用示例
APPLICATION EXAMPLESN
